Titel: Erklärung des dem Wilh. Lewis von Brimscomb, Färber in der Grafschaft Gloucester, ertheilten Patentes auf eine neue Maschine zum Walken des Tuches oder anderer Stoffe, welche der Walke bedürfen. dd. 5. Aprill 1816.
Fundstelle: Band 2, Jahrgang 1820, Nr. XXXV., S. 299
Download: XML
XXXV. Erklärung des dem Wilh. Lewis von Brimscomb, Färber in der Grafschaft Gloucester, ertheilten Patentes auf eine neue Maschine zum Walken des Tuches oder anderer Stoffe, welche der Walke bedürfen. dd. 5. Aprill 1816.Unsere Leser werden bemerkt haben, daß sehr brauchbare Patent-Erfindungen, die in das Große des Manufaktur-Wesens eingreifen, immer erst nach 4–5 Jahren dem Publikum mitgetheilt werden. Diese Staats-Maxime traͤgt ganz den Charakter der einzelnen brittischen Fabrikanten.Anm. d. Uebers. Aus dem Repertory of Arts, Manufactures et Agriculture. Second Series. N. CCXVIII. Julius 1820. S. 69–72. Mit Abbildungen Tab. XV. Lewis neue Maschine zum Walken des Tuches und anderer Stoffe. Ich erklaͤre hiermit, daß meine Maschine in Folgendem besteht: Sie arbeitet, ohne alle jene Unvollkommenheiten zu besizen, welche den zu diesem Zwecke bisher gewoͤhnlich gebrauchten Maschinen eigen sind. Man kann das Walken als in zwei Epochen eingetheilt sich vorstellen, naͤhmlich in jene der Reinigung und in die der Filzung. Unter die Hauptunvollkommenheiten der gewoͤhnlichen oder der Stockwalke gehoͤrt die ungleiche Reinigung des Tuches, die Nothwendigkeit der Beihuͤlfe des faulen Harnes oder eines anderen chemischen Surrogates waͤhrend der ersten Epoche; und in Hinsicht der zweiten, der Umstand, daß das Tuch in einem gewissen Grade schon waͤhrend der Reinigung gefilzt wird, so daß das Gewebe selbst dabei leidet und das Puzen (burling, Ausziehen der Knoten und Nippen) erschwert ist, in jedem Theile der ganzen Operation des Walkens dadurch bedeutender Nachtheil entsteht. Auf der andern Seite hingegen wird in dieser neuen Maschine das Tuch, indem es zwischen zwei Walzen durchlaͤuft, deren Druck man auf jeden beliebigen Grad bringen kann, gereinigt ohne im Mindesten gefilzt oder auf irgend eine Weise beschaͤdiget zu werden: hier ist, fuͤr die erste Epoche, Walkererde und maͤssig durch Dampf oder auf irgend eine andere Weise gehiztes Wasser hinreichend, ohne daß man alten Harn oder Beitze brauchte (seg Der Uebersezer findet in keinem der 5 ihm zu Gebothe stehenden Woͤrterbuͤcher, auch nicht in dem großen des Johnson, das Wort seg. Er vermuthet daher bloß, daß es Beize (unser oberdeutsches Sechtel) Schafmist u. dgl. heissen koͤnne, womit in England die Tuͤcher gewalkt werden. Pizing findet sich gleichfalls in keinem Woͤrterbuche.Anm. d. Uebers.or stale urine). Die Arbeit geschieht uͤberdieß mehr gleichfoͤrmig, mit geringerem Aufwande von mechanischer Kraft, und doch schneller als in der Stockwalke. Diese neue Maschine reinigt in der Wolle gefaͤrbte Tuͤcher auf ein Mal, waͤhrend in der Stockwalke zu eben dieser Arbeit zwei Operationen noͤthig sind, naͤmlich zuerst das Beizen, oder Reinigen mit altem Harne, zweitens das eigentliche Abfetten (pizing) oder Reinigen mit Walkererde, nachdem das Tuch genippt (burled) ist. Was den lezten Theil der Walkerarbeit betrifft, naͤmlich das Filzen, so wird in der neuen Maschine das Tuch in eine Art von Faß (cask, weiter unten heißt es a kind of cask) gelegt und von demselben getragen. Dieses Faß ist an beiden Seiten offen, und dreht sich mit jeder verlangten Geschwindigkeit um seine horizontale Achse, um dadurch das Tuch an den offenen Enden des Fasses in verschiedenen Richtungen den Schlaͤgen darzubiethen, durch welche es gefilzt wird. Durch eine Vorrichtung an dem Apparate, welche das Faß dreht, wird zugleich eine Kraft erhalten, welche die Einwirkung auf das Tuch erhoͤht oder vermindert. Auf diese Weise wird das Tuch weniger, als in der gemeinen Stockwalke gerieben, und folglich hat weniger Substanzverlust an demselben statt: es ist zugleich auch weniger der Gefahr ausgesezt Risse zu bekommen, die bei der gemeinen Walke so haͤufig sich einfinden. Waͤhrend in entgegengesezter Richtung die Schlaͤge auf das in dem Fasse enthaltene Tuch gefuͤhret werden, bleibt das Faß selbst in Ruhe, und dreht sich waͤhrend zweier oder drei oder mehrerer Schlaͤge nur um einen Theil seiner ganzen Umwaͤlzung. Dieser Theil der Maschine kann auch sehr vortheilhaft zur Reinigung der Leinwand- und Baumwollenzeuge angewendet werden. Statt dieses Fasses, welches das Tuch waͤhrend der Schlaͤge der Klopfer halten und drehen soll, ließ ich mir auch eine Maschine mit einem hinlaͤnglich weiten Becher verfertigen, der von einer senkrecht stehenden Achse getragen wurde, und sich um dieselbe drehte: allein ich halte das Faß fuͤr dienlicher. Erklaͤrung der Zeichnung. ADer Uebersezer findet A so wenig als B in dieser Figur. Anm. d. Uebers. (Diese zeigen sich in Fig. 2. In dieser Beschreibung muß man die Bezeichnungen immer in beiden Figuren aufsuchen. Dingler.) die Achse an welcher der Treibriemen vorne vor I (Fig. 1.) befestigt ist. B ein Rad an der Treibachse, welches in die Zaͤhne von C2 eingreift. C1 und C2 sind zwei gleiche Raͤder, welche an den Achsen DD befestigt sind. D in Fig. 2. ist die Achse des Rades C1, welches den Bogenarm G fuͤhrt. E sind hoͤlzerne an F befestigte Raͤder oder Walzen, welche von G, wenn dieses sich dreht, aufgehoben werden. F sind zwei Arme, welche O und E fuͤhren, und an der Stange H befestigt sind, welche sich auf I stuͤzt. G sind zwei an D befestigte Bogenarme, mit welchem sie sich zugleich drehen um EFO zu heben. H ist eine Stange, welche die beiden Arme F, die Walzen E, und die Klopfer O traͤgt. I ist das Gestell der Maschine. K sind die Achsen der beiden an den Armen F befestigten Rollenpaare E. L ist eine Art von Faß zur Aufnahme und zum Umdrehen des Tuches, es ist mit eisernen Reifen versehen. M zwei Paare von metallnen Walzen, auf welchen das Faß mit seinen Enden aufliegt, es mag ruhen, oder sich drehen. N ist ein Reif um die Mitte des Fasses L, welcher mit Stellzaͤhnen versehen ist, um L durch V umzudrehen. O zwei an F befestigte Klopfer, mit etwas gefurchten schief abgestuzten Koͤpfen (beveled faces), 3 4 in Fig. 1., die in L beinahe zusammenstossen. P zwei Buͤhnen, um das Tuch an den Enden von L zu halten, wenn es dem O bei dem Aufsteigen folgt. Q ist ein Rad mit drei oder mehreren concentrischen Kreisen von Zaͤhnen, um die Einwirkung von V auf N zu regeln. R ist ein zum Theile walzenfoͤrmiger Block, der durch die Achse von Q, an welcher er befestigt ist, umgedreht wird. S ist eine Stellschraube, welche das Stuͤck t festhaͤlt,Das t ist im Originale nicht zu finden. Anm. d. Uebers. das durch eine Feder c an den Umfang von R angedruͤckt wird. T Verbindungen, um den Arm V durch das Aufsteigen von F zu heben. U zwei gleiche Raͤder, die durch ein Triebrad an einem Ende von A bewegt werden, welches W, X treibt. V eine senkrechte mit T verbundene Stange, die aufsteigt, wenn F gehoben wird, und von QRS so gefuͤhret wird, so daß sie in die Zaͤhne von N eingreift oder nicht, je nachdem R sich dreht. W zwei gleiche Walzen, welche von einem Triebrade zwischen UU getrieben werden, oder nicht, je nachdem naͤmlich der Hebel d und die Verbindungsbuͤchse (connecting-box) an dem einen Ende von A zu liegen kommt. X eine Walze, die auf den zwei Walzen W ruht: ihre Achse wird durch den Hebel Y mittelst der Kraft der Gewichte bei Z niedergedruͤckt. Y zwei Hebel, welche die beiden Enden der Achse der oberen Walze X mittelst der Gewichte bei Z, welche auf Y hin- und hergeschoben werden koͤnnen um ihre Kraft nach Belieben zu vergroͤßern oder zu vermindern, niederziehen. Z ein Gewicht an jedem Hebel Y. a eine Cisterne unter den Walzen wx zur Aufnahme einer Mischung von Wasser und von Walkererde. b kleine Stangen, durch welche die Cisterne zusammengehalten wird. c eine an I befestigte Feder, welche S und den Schliefer (sliding piece) t gegen R und das untere Ende von V gegen N druͤckt. d ein Hebel um die Verbindungsbuͤchse e so zu bewegen, daß fWU sich drehen, wenn A in entgegensezter Richtung gedreht wird. e eine durch d bewegbare Verbindungsbuͤchse. f ein Triebrad, Fig. 1., welches UU und die Walzen an den Achsen UU treibt. g ein Hebel, welcher die Verbindungsbuͤchse, wodurch B an A befestigt wird, bewegt. h durch Punkte angedeutete Kreise, welche die Lage der Walzen E zeigen, wenn sie durch G so hoch als moͤglich gehoben werden. i punktierte Linien, welche die Lage von G darstellen, wenn es von CD gedreht wird. Wenn i unter h durchgeht, fallen die Klopfer in L auf das daselbst befindliche Tuch ein. k ist eine bewegliche Stange, welche durch die Feder C auf N angedruͤckt wird. lFig. 2. eine mit der Spize von k verbundene Stange, welche die Schraube S und das Stuͤck t fuͤhrt, welche durch die flache Seite von R bewegt werden. m ein Traͤger fuͤr die Achse Q. n das kleine Ende einer der Achsen D, welche das Triebrad o fuͤhrt um das Rad Q und den Block R zu drehen. o ein Triebrad, das an irgend eine Stelle von n gebracht werden kann, um Q durch irgend einen seiner concentrischen Zahnkreise zu drehen, und so die Weise, wie V auf N wirkt, zu wechseln. pFig. 2. ein Hacken an dem unteren Ende von V, der in die Zaͤhne von N eingreift, wenn die flache Seite von R ihm erlaubt hinlaͤnglich nahe zu kommen. Fig. 1. ist der senkrechte Durchschnitt. Fig. 2. und 3. der senkrechte Aufriß unter einem rechten Winkel mit dem vorigen Durchschnitte.Es braucht wohl nicht erinnert zu werden, daß die Beschreibung wie die Zeichnung, die nicht einmal einen Maaßstab hat, deutlicher seyn koͤnnte. Anm. d. Uebers.

Tafeln

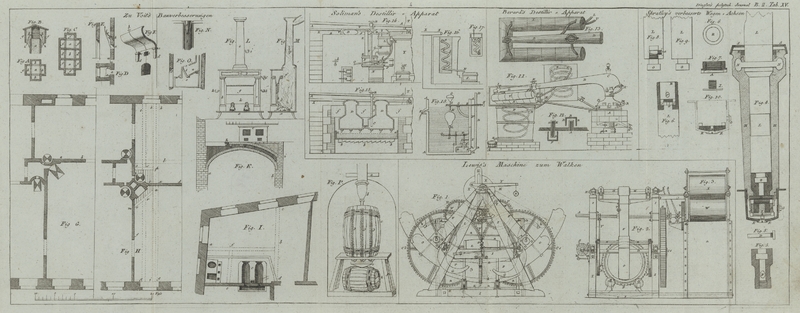

Tafel Tab. XV
Tab. XV
