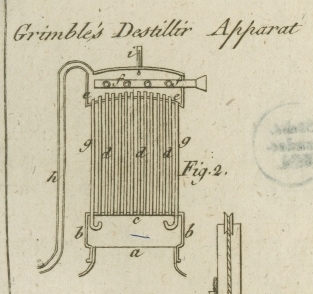

CXXXI. Verbesserung an dem Destillir-Apparate zur Bereitung geistiger Fluͤßigkeiten, worauf Wilh. Grimble, Gentleman, Cow-croß Street, Middlesex, sich am 14. Mai 1825 ein Patent ertheilen ließ. Aus dem London Journal of Arts. Junius 1827. Mit einer Abbildung auf Tab. VII. [Grimble, Verbesserung an dem Destillir-Apparate zur Bereitung geistiger Fluͤßigkeiten.] Der hier beschriebene Apparat soll an den gewoͤhnlichen Destillir-Apparaten zwischen dem Helme und dem Kuͤhlgefaͤße angebracht werden, um die waͤsserigen Theile, die waͤhrend des Destillations-Processes uͤbergehen, aufzufangen, und wieder in die Blase zuruͤk zu fuͤhren, waͤhrend bloß der Alkohol in die Schlangenroͤhre uͤbertreten und daselbst verdichtet werden soll. Fig. 2. zeigt diesen Apparat im Durchschnitte, a, ist der Helm der Blase, auf welchem ein vierekiger Rand, b, b, angebracht ist, der luftdicht auf demselben ausgekittet wird. c, ist eine Platte, an welcher dieser Rand befestigt wird. Diese Platte ist mit Loͤchern versehen, durch welche Roͤhren emporsteigen, d, d, d, und durch diese Roͤhren gelangen die aufsteigenden Daͤmpfe in die geschlossene Buͤchse, e, e. Innerhalb dieser Buͤchse befindet sich eine andere Reihe von Roͤhren, f, f, durch welche atmosphaͤrische Luft durchblaͤst, um eine kalte Oberflaͤche zu bilden, die die Daͤmpfe, so wie sie in die Buͤchse aufsteigen, soll verdichten helfen. Diese Roͤhren koͤnnen in irgend einer Richtung durch die Buͤchse laufen, oder auch schlangenfoͤrmig in derselben gewunden seyn, wie man es bequemer findet: nur muß die atmosphaͤrische Luft frei durch dieselben durchblasen koͤnnen. Der Boden der Buͤchse, e, ist convex, damit die verdichteten Daͤmpfe sich in den Winkel, der dadurch gebildet wird, leichter sammeln, und durch die daselbst angebrachten Roͤhren, g, g, abgeleitet werden koͤnnen in die darunter befindliche Blase.Es Waͤre besser, wenn diese waͤsserigen Daͤmpfe nicht wieder in die Blase, sondern in einen eigenen Behaͤlter außerhalb derselben geleitet wuͤrden. A. d. U. Die unteren Enden dieser Roͤhren, g, g, sind umgebogen, damit sie immer etwas von der verdichteten Fluͤßigkeit aufbehalten koͤnnen, wodurch dann die Daͤmpfe in der Blase gehindert werden, durch diese Roͤhren aufzusteigen. Auf diese Weise werden nun die durch die Destillation emporsteigenden waͤsserigen Theile in der Buͤchse, e, abgesezt und wieder in die Blase zuruͤfgefuͤhrt, waͤhrend die Alkohol-Daͤmpfe, die durch die kalten Luftroͤhren nicht verdichtet werden, durch die Roͤhre, h, in die Schlangenroͤhre in dem Kuͤhlgefaͤße treten, und daselbst auf die gewoͤhnliche Weise verdichtet werden. In der Buͤchse, e, wird ein Thermometer angebracht, der die Temperatur in derselben weiset, wornach sodann das Feuer regulirt werden kann. Man koͤnnte auch in dem Helme ein Pyrometer anbringen, dessen aͤußeres Ende auf Hebel wirkt, die mit einem außen angebrachten Zeiger und Zifferblatte in Verbindung stehen, und so den Grad der Hize andeuten. Die Form und die Zahl der Roͤhren ist nach Belieben; der Patent-Traͤger waͤhlte jedoch die vierekige Form, und sezte 672 Roͤhren ein.
