Titel: Ueber die Bohrmaschine der HHrn. Sharpe, Roberts und Comp. in Manchester. Von Christopher Davy.
Fundstelle: Band 72, Jahrgang 1839, Nr. II., S. 2
Download: XML

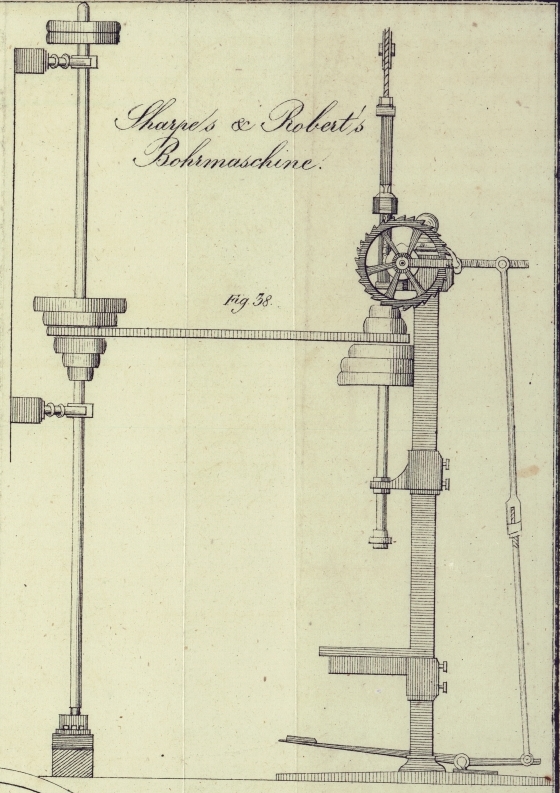

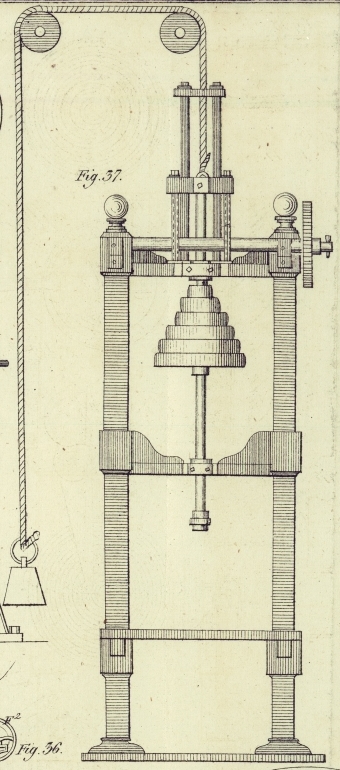

II. Ueber die Bohrmaschine der HHrn. Sharpe, Roberts und Comp. in Manchester. Von Christopher Davy. Aus dem Mechanics' Magazine No. 754, S. 258. Mit Abbildungen auf Tab. I. Ueber die Bohrmaschine der HHrn. Sharpe und Roberts. Unter den vielen Maschinen und Apparaten, womit die HHrn. Sharpe, Robert und Comp. in ihren ausgedehnten mechanischen Werkstaͤtten die Fabrication zu vereinfachen, zu erleichtern und zu beschleunigen suchten, verdient wegen ihrer vielfachen Anwendung und Brauchbarkeit die von ihnen erfundene Bohrmaschine in hohem Grade die allgemeine Aufmerksamkeit. Ich siehe daher nicht an, sie durch eine kurze Notiz zur Kenntniß des Publicums zu bringen. Die Maschine besteht aus einem gußeisernen, von zwei Pfosten getragenen Rahmwerke. Zwischen diesen Pfosten befindet sich die Bohrerstange, welche durch eine um die Treibrolle geschlungene Schnur mit Geschwindigkeit umgetrieben wird. Das Ganze wird von einem Querhaupte getragen, welches mittelst einer um den Umfang eines Cylinders gezogenen Kette an diesem befestigt ist. Wenn die ganze Vorrichtung durch eine Dampfmaschine in Bewegung gesezt wird, so laͤuft der Bohrer mit großer Geschwindigkeit um. Wenn die Arbeit unmittelbar uͤber dem Tretschaͤmel auf die in Fig. 38 ersichtliche Tafel gelegt worden, so tritt der Arbeiter auf den Tretschaͤmmel, um dadurch den Bohrer herabzusenken. Dieser Schaͤmel steht durch eine Orange mit einem Hebel, der aus der Welle eines Sperrrades hervorragt, in Verbindung. Lezteres ist mit zwei, in dessen Zahne einfallenden Sperrkegeln ausgestattet. Durch das Niederdruͤken des Schaͤmels wird also das Sperrrad umgetrieben und die Kette um den Cylinder gewunden, wodurch das Bohrwerkzeug nach Abwaͤrts gezogen wird. Das in Fig. 37 ersichtliche Gegengewicht verhindert den Bohrer fortwaͤhrend auf der Arbeit auszuruhen. Ich habe nur noch beizufuͤgen, daß die HHrn. Whitworth und Comp. in Manchester eine Maschine dieser Art selbstthaͤtig gemacht haben.

Tafeln

Tafel Tab.
                                    I
Tab. I
