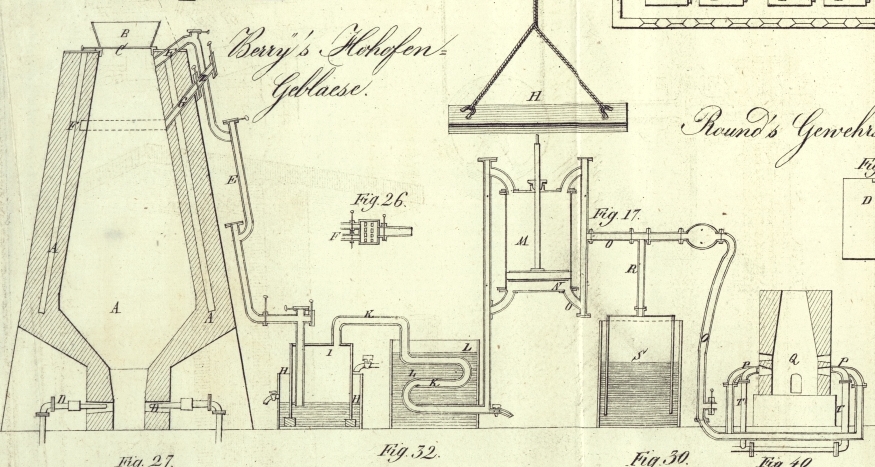

XXXI. Apparat zum Erhizen der Geblaͤseluft der Hohoͤfen mittelst der Gichtflamme, worauf sich Miles Berry, Patentagent am Office of Patents, Chancery-Lane in der Grafschaft Middlesex, auf die von einem Fremden erhaltene Mittheilung am 31. Mai 1838 ein Patent ertheilen ließ. Aus dem London Journal of arts. Februar 1839, S. 285. Mit Abbildungen auf Tab. III. Berry's Apparat zum Erhizen der Geblaͤseluft der Hohoͤfen. Gegenwaͤrtige, die Ersparniß an Brennmaterial bezwekende Erfindungen bestehen in einer eigenen Methode den Rauch, die Gase und die Daͤmpfe, welche sich beim Verbrennen der Brennstoffe und beim Schmelzen von Erzen entwikeln, zu sammeln und in einen Ofen zu leiten, um sie in Verbindung mit der gewoͤhnlichen Geblaͤsluft zur Unterhaltung der Verbrennung in demselben zu benuzen. Die Art und Weise, nach welcher der Patenttraͤger dieß zu bewerkstelligen sucht, erhellt aus der beigefuͤgten Zeichnung, in welcher Fig. 17 einen Durchschnitt einer Reihe der hiezu dienlichen Apparate darstellt. A, A ist ein Ofen, wie er gewoͤhnlich zum Ausschmelzen von Erzen benuzt wird. An dem oberen Ende desselben bemerkt man den Trichter B, bei welchem das Erz und die Kohlen aufgegeben werden, und an dessen unterem Theile sich ein Schieber oder ein Laden C befindet, welcher so genau paßt, daß, wenn er geschlossen ist, weder Gase noch Daͤmpfe an dem oberen Ofenende entweichen koͤnnen. Unten an dem Ofen bemerkt man die Pumpen D, D, welche von den Geblaͤsen her die zur Unterhaltung der Verbrennung noͤthige Luft in den Ofen leiten. In der Naͤhe des oberen Ofenendes ist in dem Mauerwerke eine elliptische Oeffnung angebracht, von der die Roͤhre E auslaͤuft. Diese Roͤhre leitet den Rauch, die Gase und die Daͤmpfe, welche sich im Ofen entwikeln, und welche, wenn der Schieber C geschlossen ist, keinen anderen Ausweg haben, ab. Sie steigt unter einem Winkel von beilaͤufig 45 Graden empor, damit sie sich nicht durch das in den Ofen eingetragene Material verlegen kann, und damit die von dem Luftstrome emporgetriebene Asche wieder in den Ofen zuruͤkfalle. Uebrigens ist diese Neigung der Roͤhre auch nicht streng nothwendig, da die Aschenmenge immer nur gering seyn wird, und da der Ofen nicht ganz bis zum Rande hinauf mit Material gefuͤllt zu werden pflegt. Jedenfalls ist aber darauf zu sehen, daß die Muͤndung dieser Roͤhre stets frei bleibt, und daß ihre Weite eine solche ist, daß sie den Daͤmpfen freien Abzug gestattet. Da waͤhrend des Nachtragens von Erz und Brennmaterial der Schieber C von Zeit zu Zeit geoͤffnet werden muß, und da hiedurch das Ausstroͤmen der Gase und Daͤmpfe durch die Roͤhre E unterbrochen werden wuͤrde, so ist noch fuͤr einen Canal gesorgt, durch den die Daͤmpfe in die Roͤhre E gelangen koͤnnen. Es ist naͤmlich innen im Ofen wenigstens einen Fuß unter der Oberflaͤche des der Behandlung unterliegenden Materiales bei F, F eine ringfoͤrmige Einziehung in dem Mauerwerke angebracht, von der aus eine Roͤhre G, die oben mittelst eines Schiebers Z abgesperrt werden kann, in die Roͤhre E emporfuͤhrt. Ich will nun zeigen, wie der Rauch, die Gase und die Daͤmpfe, welche durch die Roͤhre E abgeleitet worden, an einem anderen Ofen benuzt werden koͤnnen, um dadurch eine Ersparniß an Brennmaterial zu erzielen. Die Roͤhre E laͤßt sich in irgend einer Form herableiten, und soll zum Behufe der Reinigung der in ihr enthaltenen Gase und Daͤmpfe mit ihrem unteren Ende in einen Wasserbehaͤlter untertauchen. Man sieht diesen Behaͤlter bei H, H beinahe bis zur Haͤlfte mit Wasser gefuͤllt; in ihn ist nach Art eines Gasometers umgekehrt ein anderer Behaͤlter I gestuͤrzt, der jedoch mit Bolzen und Schraubenmuttern festgemacht ist. Die Roͤhre E ist durch den Scheitel dieses Behaͤlters I gefuͤhrt, so daß sie mit ihrem unteren Ende in das Wasser untertaucht und die Gase also mit Zuruͤklassung der Unreinigkeiten, welche sie mit sich fuͤhrten, durch das Wasser emporsteigen muͤssen, um in den oberen Theil des Behaͤlters I zu gelangen. Das Wasser wird mittelst einer Roͤhre und einem Hahne auf gehoͤriger Hoͤhe erhalten, und kann ebenso auch bei einem Hahne abgelassen werden. In den oberen Theil des Behaͤlters I ist eine Roͤhre K eingesezt, welche die gewaschenen Gase und Daͤmpfe weiter leitet, und welche gewunden durch den Wasserbehaͤlter L, L gefuͤhrt ist, damit der in ihr enthaltene Wasserdampf verdichtet wird. Dem verdichteten Wasser kann durch einen Heber oder durch einen Hahn Abfluß gegeben werden. Aus dem Kuͤhlbehaͤlter L steigt die Roͤhre K an einer Luftpumpe M empor, in welche die Gase durch zwei Muͤndungen, welche mit Ventilen, die sich nach Innen oͤffnen, ausgestattet sind, einstroͤmen. In dieser Pumpe wird auf irgend eine Weise der Kolben N auf und nieder bewegt, und hiedurch werden die Gase einerseits in den Roͤhren E und K herbeigesogen, andererseits aber durch die Roͤhren O, O, O, an denen sich Ventile befinden, welche sich nach Auswaͤrts oͤffnen, ausgetrieben. Auf dem Wege von den Roͤhren O, O an die Duͤsen P, P des Schmelzofens Q stroͤmt das Gas durch die Roͤhre R auch noch in das gleich einem Gasometer gebaute Gefaͤß S. Dieser Gasometer wirkt wie ein Luftgefaͤß und regulirt den Druk des Gasstromes. Wenn naͤmlich die Spannkraft des Gases groͤßer wird, als sie erforderlich ist, so treibt sie durch den von ihr erzeugten Druk das Wasser in dem Gefaͤße S zuruͤk. Dieser Apparat ist allgemein bekannt, da man sich seiner an den Huͤttenwerken gewoͤhnlich zur Regulirung der Geblaͤsluft bedient. Um die auf solche Weise in den Ofen getriebenen Gase mit gewoͤhnlicher Geblaͤsluft zu vermengen, ist in jede der Duͤsen P, P auch noch eine gewisse Roͤhre T eingesezt, durch welche ein gewoͤhnliches Geblaͤse atmosphaͤrische Luft eintreibt. Es treten also Gas und Luft mit einander vermengt in den Ofen ein, und dadurch wird die Verbrennung bedeutend befoͤrdert, so daß sich eine wesentliche Ersparniß an Brennmaterial ergibt. Zu bemerken ist, daß, obschon die Luftroͤhren T concentrisch in den Gasroͤhren P angebracht seyn sollen, es doch besser ist, wenn die Luftroͤhre beilaͤufig um 6 Zoll hinter der Muͤndung der Gasroͤhre aufhoͤrt, damit sich Luft und Gas vor ihrem Eintritte in den Ofen gehoͤrig mit einander vermengen. Auch ist es gut, wenn die Luft mit etwas groͤßerer Gewalt eingetrieben wird als die Gase. Da es in einigen Faͤllen gut ist, wenn man die Geblaͤsluft durch die oberen Duͤsen einleitet, so soll man, um die Roͤhren verlaͤngern zu koͤnnen, einige Stuͤke derselben zum Schieben einrichten. Will man die beschriebene Methode auf Raffiniroͤfen anwenden, so soll man die Muͤndungen der Gasroͤhren etwas weiter machen, als jene der Luftroͤhren, indem durch eine groͤßere Menge Gas die Arbeit dieser Oefen auf das Beste gefoͤrdert werden kann. Fuͤr Reverberir- oder Puddliroͤfen ist es der Erfahrung gemaͤß besser, wenn die Gase und die Luft im Ofen selbst vermengt werden. Der Erfinder raͤth daher, in diesem Falle die Gase und die Luft durch eigene getrennte Duͤsen einzuleiten. Man sieht eine solche Einrichtung in Fig. 18 in einem Durchschnittsaufrisse und in Fig. 19 in einem horizontalen Durchschnitte, an welchem P die Gasroͤhre und T die Luftroͤhre vorstellt. Wenn die beiden luftfoͤrmigen Fluͤssigkeiten auf diese Weise eingeleitet werden, und sich an der erforderlichen Stelle mit einander verbinden, so uͤben sie, wenn sie mittelst einer Flamme oder einer geringen Menge brennender Steinkohlen entzuͤndet werden, einen hoͤchst wohlthaͤtigen Einfluß auf das der Behandlung unterliegende Metall. Waͤre noch ein Extrafeuer erforderlich, so koͤnnte man ein solches zwischen den beiden Stegen bei z aufzuͤnden. An Oefen, an denen die Verbrennung hauptsaͤchlich durch den Zug eines Kamines unterhalten wird, kann man Gasstroͤme, welche auf die oben beschriebene Weise erzielt wurden, auf die aus Fig. 20 und 21 zu ersehende Art einleiten. Das Gas wird durch die Roͤhre P in den vorderen Theil des Ofens eingeleitet, waͤhrend man die atmosphaͤrische Luft wie gewoͤhnlich durch die Register des Aschenloches oder an anderen erforderlichen Stellen eintreten laͤßt. Wenn die beiden mit einander vermengten luftfoͤrmigen Fluͤssigkeiten durch ein kleines, auf dem Roste Y brennendes Feuer entzuͤndet werden, so laͤßt sich auf solche Art eine sehr starke Hize erzielen. Man kann, um das Gas gleichmaͤßiger in der vorderen Kammer des Ofens zu vertheilen, eine, zwei oder mehrere Roͤhrenreihen oder eine breite flache Roͤhre von der Hauptgasroͤhre P auslaufen lassen. Wenn der Ofen bestaͤndig geheizt werden soll, waͤhrend der Gaszufluß aus dem Hohofen zeitweise unterbrochen wird, so kann man zwischen den beiden Stegen bei Z aushuͤlfsweise ein Feuer aufzuͤnden. Wenn das Eisen in einem Reverberirofen erhizt werden soll, ohne daß es bis zur Schweißhize erhizt zu werden braucht, so kann die Erhizung durch Gas und Luft allein ohne alle Anwendung von Brennmaterial bewerkstelligt werden. Die Einleitung des Gases und der Luft kann zu diesem Zweke so geschehen, wie es in dem durchschnittlichen Aufrisse Fig. 22, und in dem horizontalen Durchschnitte Fig. 23 zu ersehen ist. P ist die Roͤhre, in welcher das Gas von dem Schmelzofen herbeigeleitet wird, und welche sich in der Ofenmuͤndung mit einem breiten flachen Mundstuͤke endigt. In der Kammer der Ofenmuͤndung laͤßt sich eine Reihe platter Roͤhren a, a, a anbringen, welche senkrecht gestellt und unten gegen das Aschenloch hin, oben hingegen gegen den Ofen zu offen sind. Das Gas gelangt durch die Roͤhre P in die Kammer, und steigt zwischen den Luftroͤhren a, a, a in den Ofen empor, waͤhrend gleichzeitig durch diese Roͤhren a, a, a Luft aus dem Aschenloche emporsteigt, sich mit dem Gase vermengt, und dann durch eine Flamme entzuͤndet wird. Waͤre noch eine groͤßere Menge Luft noͤthig, so koͤnnte diese durch eine hoͤher oben angebrachte Oeffnung eingeleitet werden. In Oefen, in welchen ein bestaͤndiges Feuer unterhalten werden muß, laͤßt sich das Gas als Huͤlfemittel und zur Ersparniß an Brennmaterial benuzen. Eine hiefuͤr passende Einrichtung erhellt aus dem durchschnittlichen Aufrisse Fig. 24 und aus dem horizontalen Durchschnitte Fig. 25. Das Gas wird hier in diesem Falle in der Roͤhre P unter den Rost geleitet und mittelst mehrerer Roͤhren uͤber den oberen Theil der Aschengrube verbreitet, von wo es dann in Folge des gewoͤhnlichen Zuges, der durch die Aschengrube nach Aufwaͤrts Statt findet, emporsteigt. Der Gaszufluß erheischt hier eine Regulirung, weil sonst der Zutritt der zur Verbrennung erforderlichen Luft ein Hinderniß erfahren koͤnnte. Sollte man es fuͤr geeigneter halten, das Gas uͤber dem Roste einzuleiten, so koͤnnte man dasselbe durch die Roͤhre P* anstatt durch die Roͤhre P eintreten lassen. In diesem Falle muͤßte die Luft durch Oeffnungen eintreten, welche sich in unmittelbarer Nachbarschaft der Muͤndung der Roͤhre P befinden. Manchmal ist es gut, die Gase vor deren Eintritt in den Ofen in einem eigenen Gefaͤße mit Luft zu vermengen. Zu diesem Zweke kann man sich des in Fig. 26 ersichtlichen Behaͤlters bedienen. In den Ruͤken dieses Behaͤlters waͤre naͤmlich die Gasrohre P und unter dieser die Luftroͤhre T einzufuͤhren. Der Behaͤlter muͤßte zwei oder mehrere Scheidewaͤnde, durch welche eine große Menge von Loͤchern gebohrt waͤre, haben; und das Gas wuͤrde sich beim Durchgange durch diese Loͤcher nothwendig mit der Luft vermengen. Das Gasgemisch koͤnnte durch ein Rohr in den Ofen geleitet werden; durch dieses Rohr muͤßte aber ein Sicherheitsgitter gespannt seyn, damit das brennende Gas nicht in den Behaͤlter zuruͤktreten und daselbst explodiren kann. Wenn man es zum Behufe des Schmelzprocesses nicht fuͤr noͤthig haͤlt, daß das Gas mit bedeutender Gewalt eingetrieben und von Asche sowohl als von Dampf gereinigt werde, so kann man es wohl auch direct aus der Roͤhre E, Fig. 17, in den Ofen treten lassen, wo dann der Wasserbehaͤlter H, das Kuͤhlgefaͤß L, L, die Luftpumpe M, M und der Gasometer S wegbliebe. Zuweilen wird es gut seyn, wenn das Gas vor seinem Eintritte in den Ofen mittelst irgend eines der bekannten Apparate erwaͤrmt wird. Der Patenttraͤger bindet sich weder an bestimmte Formen, noch an bestimmte Anordnungen der Theile, und behaͤlt sich in dieser Hinsicht beliebige Modificationen vor.
