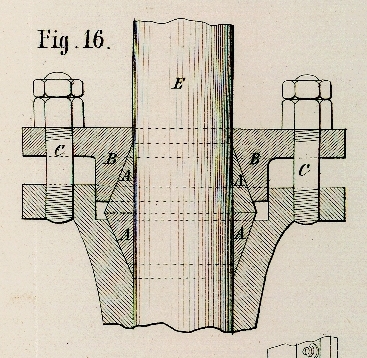

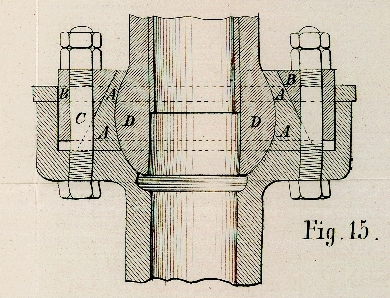

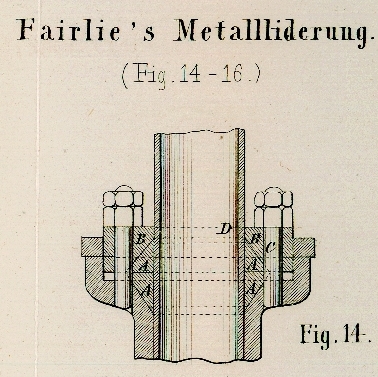

III. Fairlie's Metallliderung. Nach dem Mechanics' Magazine, October 1870, S. 258. Mit Abbildungen auf Tab. I. [Fairlie's Metallliderung.] Der bekannte englische Eisenbahningenieur R. F. Fairlie ließ sich die in Figur 1416 skizzirte Metallpackung für Stopfbüchsen der Kolben- und Schieberstangen, sowie anderer gleitenden Maschinentheile, welche dampf- oder wasserdicht hindurchgehen müssen, patentiren. Diese Packung wird aus einem oder mehreren elastischen Ringen von Messing oder einem anderen Metall angefertigt; die Ringe sind an der äußeren Fläche conisch abgedreht und werden durch einen innen conisch ausgedrehten Gegenring mittelst Anziehens von Schrauben etc. fest gegen die Dichtungsstelle angelegt. In Figur 14 und 15 ist im Schnitt die verbesserte Metalldichtung für ein Dampfrohr skizzirt. A, A bezeichnen die gespaltenen, conisch abgedrehten Dichtungsringe, welche beim Anziehen der Schrauben C durch den Gegenring B gegen die Rohrwand D dicht angepreßt werden. Figur 16 zeigt den Durchschnitt der Stopfbüchsenpackung für eine Kolben- oder Ventilstange. Die Brille B ist conisch ausgedreht, um beim Anziehen derselben die Liderungsringe A dicht gegen die Stange E anzulegen.
