Titel: G. Th. Schwartze's sogen. Halbgasfeuerung.
Fundstelle: Band 251, Jahrgang 1884, S. 126
Download: XML

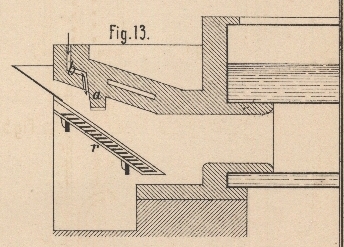

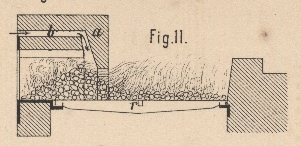

G. Th. Schwartze's sogen. Halbgasfeuerung. Mit Abbildungen auf Tafel 11. Schwartze's sogen. Halbgasfeuerung. Diese für Rauchverbrennung bestimmte Feuerungsanlage, welche G. Th. Schwartze in Reudnitz-Leipzig (* D. R. P. Kl. 24 Nr. 26100 vom 16. August 1883) als Vergasungsretorte mit secundärer Luftzuführung bezeichnet, besteht, wie die Abbildungen Fig. 11 bis 13 Taf. 11 für eine Plan- bezieh. für eine Treppenrostanlage darstellen, aus einer über dem vorderen Theile des Rostes r angebrachten, durch ein flaches feuerfestes Gewölbe gebildeten Zunge a, vor welcher ein Luftkanal b einmündet. Durch diese Einrichtung soll der Verbrennungsprozeſs in Entgasung und Vergasung der Kohlen geschieden werden. Die im vorderen Theile des Feuerraumes sich entwickelnden Schwelgase vermischen sich mit der von oben zugeführten Luft und ziehen unter der Zunge hinweg, wobei sie über das auf dem hinteren Theile des Rostes liegende, vorher entgaste, rauchlos verglühende Brennmaterial streichen.
