Titel: Weston's Universal-Schraubenschlüssel.
Fundstelle: Band 167, Jahrgang 1863, Nr. XXXVI., S. 172
Download: XML

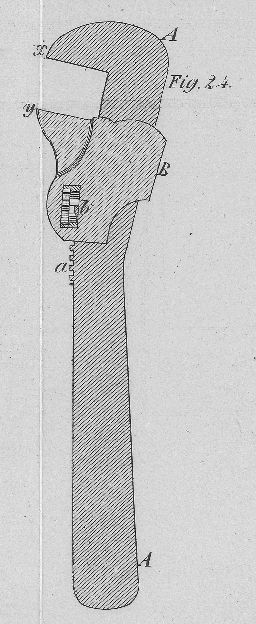

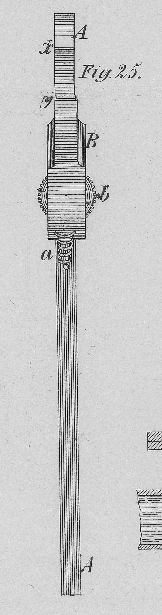

XXXVI. Weston's Universal-Schraubenschlüssel. Mit Abbildungen auf Tab. III. Weston's Universal-Schraubenschlüssel. Man hat zwar schon seit langen Jahren unzählige Arten von Universalschlüsseln, aber dieselben waren bis jetzt sehr theuer. Unter 2 1/2 bis 3 Thlr. konnte man keinen brauchbaren kaufen. Da hat denn nun der Potsdamer landwirthschaftliche Centralverein eine Anzahl Universalschlüssel ganz neuer und billiger Construction im vergangenen Sommer in London gekauft und in Deutschland eingeführt, woselbst sie nunmehr auch nachgearbeitet und zu ebenso billigem Preise als in England geliefert werden.In Berlin z.B. von Hintzpeter und Lobeck, Brüderstraße; A. Baus, Neuenburgerstraße, u.a.m. Dieser von Weston erfundene Schlüssel, welcher ungefähr 25 Sgr. bis 1 Thaler kostet, ist in Fig. 24 und 25 dargestellt. A, A ist der eigentliche Körper des Instrumentes, welcher unten einen Handgriff mit ziemlich langem Hebelarm bildet, und oben in die Nase oder Backe x ausläuft. An der Vorderseite ist der Stiel des Körpers mit gekrümmten Zähnen a versehen, in welche die schneckenförmig gewundenen Gänge einer kleinen drehbaren Scheibe b eingreifen. Diese ist in der Hülse b befestigt, welche sich durch die Drehung der Scheibe an dem Stiele A, A auf- und abschieben läßt. Die Hülse B trägt die untere Backe y, so daß man also einen Körper, resp. eine Mutter von jeder beliebigen Stärke durch Drehung des Scheibchens b festklemmen kann. Irgend ein gewöhnlicher Druck auf y aber ist nicht im Stande, die Scheibe zum Drehen, also die Backen zum Loslassen zu bringen, so daß der einmal eingestellte Schlüssel auch fest stehen bleibt. Die Construction dieses Instrumentes ist recht sinnreich und für gewöhnliche Zwecke vollkommen ausreichend. Pintus. (Wochenblatt zu den preußischen Annalen der Landwirthschaft, 1863, Nr. 1.

Tafeln

Tafel Tab.
                                    III
Tab. III
