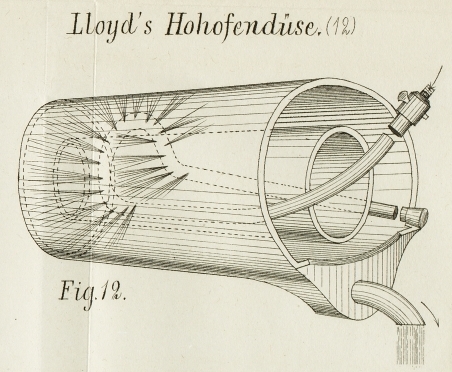

Lloyd's Hohofendüse. Mit einer Abbildung auf Taf. VI [d/2]. Lloyd's Hohofendüse. Die Einrichtung dieser Düse ergibt sich leicht aus Figur 12 (Engineer, October 1875 S. 304). Die äußere Gestalt weicht nur in so fern von der gewöhnlichen ab, als die Düse an der Rückseite offen ist. Das Kühlwasser im Innern derselben wird durch ein vielfach durchlöchertes Rohr in Form eines beständigen Sprühregens zugeführt, während das überschüssige Wasser durch ein Abflußrohr abläuft. Durch diese Anordnung glaubt der Erfinder nicht allein eine möglichst wirksame Abkühlung der Düse zu erzielen, sondern auch bei etwaigen Undichtheiten zu verhindern, daß ein großer Ueberschuß an Wasser durch die lecke Stelle in den Ofen gelangt, wie dies bei geschlossenen Düsen geschehen kann. Wie aber das Blasrohr am hintern Theil der Düse festgestellt wird, ist in unserer Quelle nicht mitgetheilt. P. M.
